كيفية اختبار صمام الكرة لسلامة الفراغ؟

يعد اختبار الصمام الكروي للتأكد من سلامة الفراغ عملية حاسمة، خاصة بالنسبة للصناعات التي يكون فيها الحفاظ على الفراغ أمرًا ضروريًا للعمليات. باعتبارنا موردًا رائدًا للصمامات الكروية، فإننا ندرك أهمية التأكد من أن صماماتنا الكروية تلبي أعلى معايير سلامة الفراغ. في منشور المدونة هذا، سنستكشف الطرق والخطوات المختلفة المتبعة في اختبار الصمام الكروي للتأكد من سلامة الفراغ.

فهم أهمية سلامة الفراغ في الصمامات الكروية

تُستخدم الصمامات الكروية على نطاق واسع في مجموعة متنوعة من الصناعات، بما في ذلك المعالجة الكيميائية والمستحضرات الصيدلانية وتصنيع أشباه الموصلات، حيث يعد الحفاظ على الفراغ أمرًا بالغ الأهمية. يمكن أن يؤدي الصمام الكروي ذو سلامة الفراغ الضعيفة إلى حدوث تسربات، مما قد يؤثر على جودة العملية، ويلوث المنتج، بل ويشكل مخاطر على السلامة. لذلك، من الضروري اختبار الصمامات الكروية للتأكد من سلامة الفراغ قبل التثبيت لضمان الأداء الموثوق.

أنواع الصمامات الكروية وتطبيقاتها

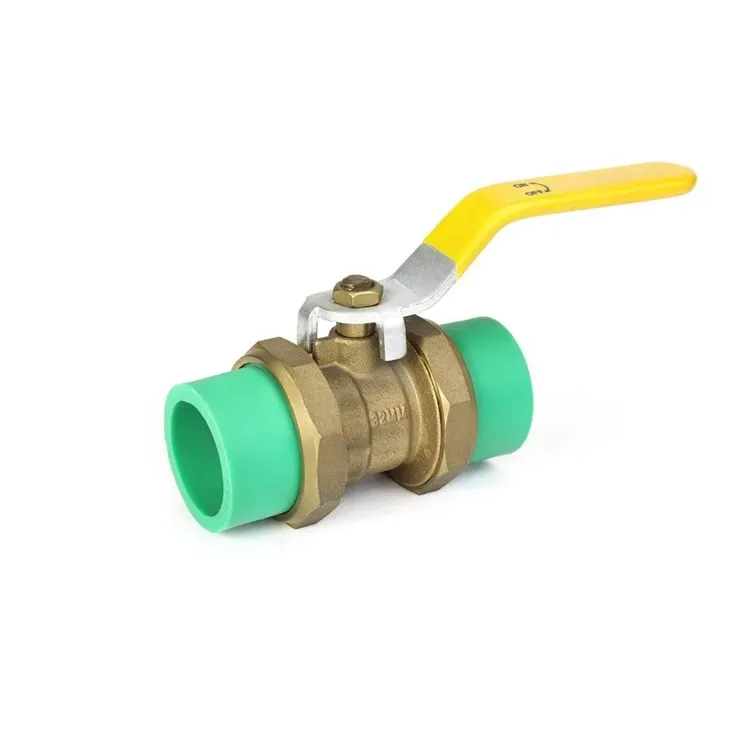

قبل أن نتعمق في طرق الاختبار، دعونا نناقش بإيجاز الأنواع المختلفة للصمامات الكروية التي نقدمها كموردين. نحن نقدم مجموعة واسعة من الصمامات الكروية، بما في ذلكصمام الكرة PPR,صمام الكرة النحاسية، وتوصيل سريع لصمام كرة الغاز.

تُستخدم الصمامات الكروية PPR بشكل شائع في أنظمة السباكة وإمدادات المياه نظرًا لمقاومتها للتآكل ومتانتها. تُعرف الصمامات الكروية النحاسية بقوتها وغالبًا ما تستخدم في التطبيقات التي تتطلب مقاومة عالية للضغط ودرجة الحرارة. تم تصميم صمامات كرة الغاز سريعة التوصيل لسهولة التركيب وتستخدم على نطاق واسع في أنظمة إمداد الغاز.

الاستعدادات قبل الاختبار

قبل اختبار الصمام الكروي من أجل سلامة الفراغ، من الضروري الاستعدادات الشاملة. أولاً، تأكد من أن الصمام الكروي نظيف وخالي من أي حطام أو ملوثات. يمكن لأي جزيئات غريبة في الصمام أن تتداخل مع أسطح الختم وتؤثر على نتائج الاختبار.

افحص الصمام بصريًا بحثًا عن أي ضرر واضح، مثل الشقوق أو الخدوش على الجسم أو الكرة أو المقاعد. إذا تم اكتشاف أي ضرر، فقد يحتاج الصمام إلى الإصلاح أو الاستبدال قبل الاختبار.

جمع كل معدات الاختبار اللازمة، بما في ذلك مضخة فراغ، وقياس الضغط، وخراطيم التوصيل. تأكد من أن المعدات في حالة عمل جيدة ومعايرتها بشكل صحيح.

طرق الاختبار

اختبار اضمحلال الضغط

يعد اختبار اضمحلال الضغط أحد أكثر الطرق شيوعًا لاختبار سلامة الفراغ للصمامات الكروية. فيما يلي الخطوات المتبعة:

1. عزل الصمام: قم بتوصيل الصمام الكروي بإعداد الاختبار باستخدام التركيبات والخراطيم المناسبة. تأكد من أن جميع التوصيلات محكمة لمنع التسربات الخارجية.
2. إخلاء النظام: استخدم مضخة تفريغ لإخلاء النظام إلى مستوى تفريغ محدد. يعتمد مستوى الفراغ المستهدف على متطلبات التطبيق. بالنسبة لمعظم التطبيقات الصناعية، يلزم عادةً مستوى فراغ لا يقل عن 10⁻³ Torr.
3. ختم النظام: بمجرد الوصول إلى مستوى التفريغ المطلوب، أغلق الصمام واعزله عن مضخة التفريغ.
4. مراقبة الضغط: استخدم مقياس الضغط لمراقبة الضغط داخل النظام على مدى فترة من الزمن. إذا كان الصمام يتمتع بسلامة فراغية جيدة، فيجب أن يظل الضغط مستقرًا نسبيًا. تشير الزيادة الكبيرة في الضغط بمرور الوقت إلى حدوث تسرب في الصمام.
5. حساب معدل التسرب: بناء على تغير الضغط وحجم النظام يمكن حساب معدل التسرب. يعتمد معدل التسرب المقبول على التطبيق المحدد، ولكن بالنسبة لتطبيقات الفراغ العالي، غالبًا ما يكون معدل التسرب أقل من 10⁻⁸ Tor ·L/s مطلوبًا.

كشف تسربات مطياف الكتلة بالهيليوم

تعد طريقة الكشف عن تسرب مطياف كتلة الهيليوم طريقة أكثر حساسية ودقة لاختبار سلامة الفراغ للصمامات الكروية. وإليك كيف يعمل:

1. تحضير الصمام: على غرار اختبار اضمحلال الضغط، قم بتنظيف الصمام وفحصه قبل الاختبار. قم بتوصيل الصمام بغرفة الاختبار وقم بإخلاء الغرفة إلى مستوى فراغ عالٍ.
2. أدخل الهيليوم: ضع الهيليوم على الجزء الخارجي من الصمام. الهيليوم هو جزيء صغير يمكنه اختراق التسريبات الصغيرة بسهولة. إذا كان هناك تسرب في الصمام، فسوف يدخل الهيليوم إلى الصمام ويتم اكتشافه بواسطة مطياف الكتلة.
3. كشف التسرب: يستخدم مطياف الكتلة للكشف عن وجود الهيليوم داخل الصمام. يمكن أن تصل حساسية هذه الطريقة إلى 10⁻¹² Torr·L/s، مما يجعلها مثالية لاكتشاف التسريبات الصغيرة جدًا.
4. حدد موقع التسرب: من خلال تحريك مسبار رش الهيليوم حول الصمام، يمكن تحديد الموقع الدقيق للتسرب. وهذا يسمح بإجراء إصلاحات مستهدفة إذا لزم الأمر.

تفسير نتائج الاختبار

بعد إجراء الاختبار، من المهم تفسير النتائج بشكل صحيح. إذا أظهر اختبار اضمحلال الضغط ضغطًا مستقرًا بمرور الوقت وكان معدل التسرب المحسوب ضمن النطاق المقبول، فيمكن اعتبار الصمام يتمتع بسلامة فراغية جيدة.

في حالة اكتشاف تسرب مطياف كتلة الهيليوم، إذا لم يتم اكتشاف أي هيليوم، فمن المحتمل أن يكون الصمام خاليًا من التسرب. ومع ذلك، إذا تم الكشف عن الهيليوم، يحتاج الصمام إلى مزيد من الفحص والإصلاح.

إجراءات ما بعد الاختبار

إذا اجتاز الصمام اختبار سلامة الفراغ، فهو جاهز للتركيب. ومع ذلك، لا يزال من المهم التعامل مع الصمام بعناية أثناء التثبيت لتجنب إتلاف أسطح الختم.

إذا فشل الصمام في الاختبار، حدد مصدر التسرب. اعتمادًا على موقع التسرب وشدته، يمكن إصلاح الصمام عن طريق استبدال الأختام أو المكونات الأخرى. بعد الإصلاح، يجب إعادة اختبار الصمام للتأكد من استعادة سلامة الفراغ.

خاتمة

يعد اختبار الصمام الكروي للتأكد من سلامة الفراغ خطوة حاسمة في ضمان الأداء الموثوق للصمام في تطبيقات الفراغ. كمورد للصمامات الكروية، نحن ملتزمون بتوفير صمامات عالية الجودة تلبي معايير سلامة الفراغ الأكثر صرامة. من خلال اتباع طرق الاختبار الموضحة في منشور المدونة هذا، يمكنك التأكد من أن الصمامات الكروية التي تستخدمها في تطبيقاتك خالية من التسرب وتعمل على النحو الأمثل.

إذا كنت مهتمًا بشراء صمامات كروية عالية الجودة لتطبيقات التفريغ الخاصة بك أو كنت بحاجة إلى مزيد من المعلومات حول اختبار الصمامات، فنحن ندعوك للاتصال بنا للحصول على استشارة مفصلة. فريق الخبراء لدينا على استعداد لمساعدتك في العثور على حل الصمام الكروي المناسب لاحتياجاتك الخاصة.

مراجع

• ASME B16.34 - الشفاه، والخيوط، وصمامات اللحام الطرفية
• ISO 5208 - الصمامات الصناعية - اختبار ضغط الصمامات
